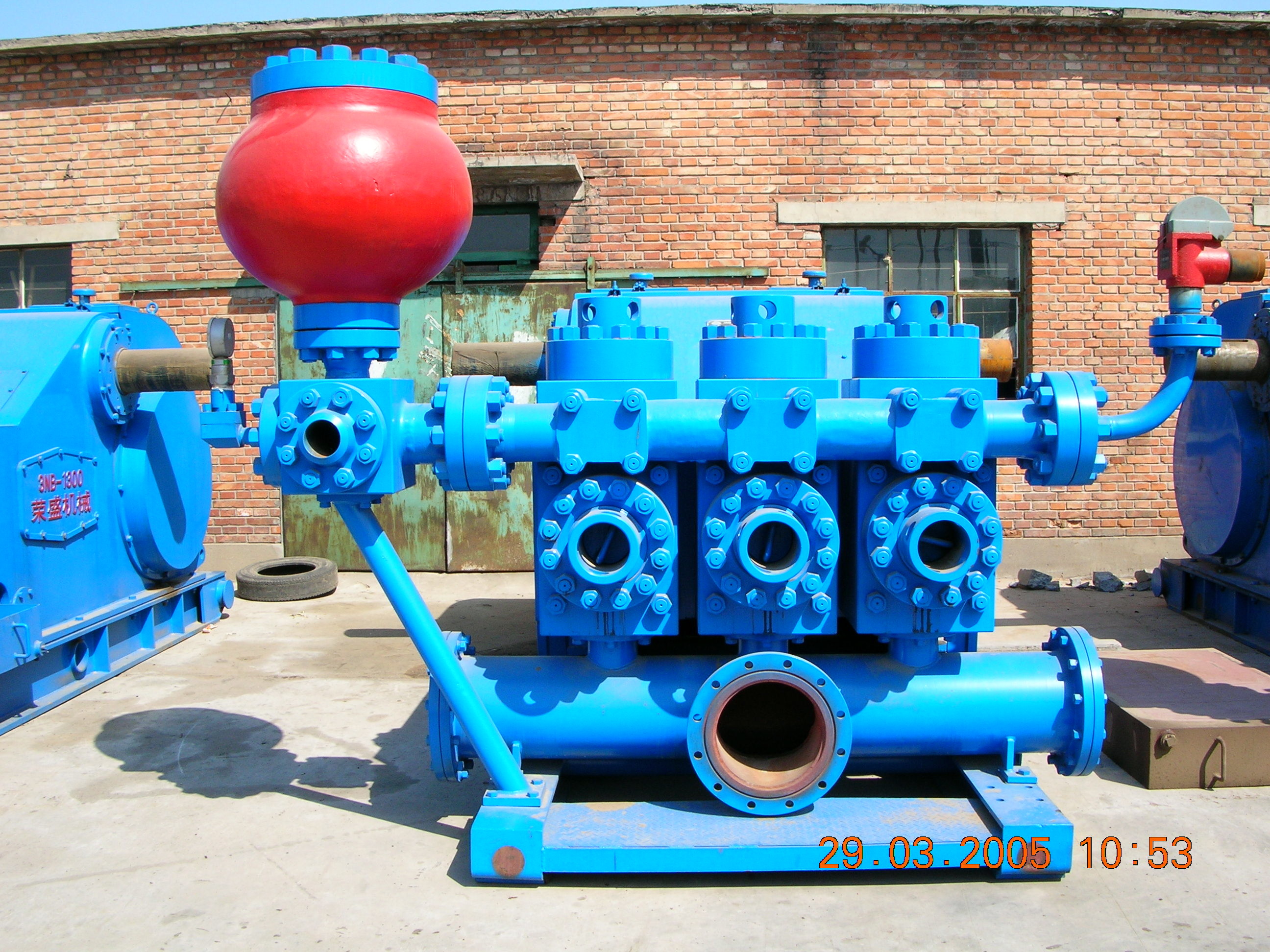

Technische Spezifikation Aktionspumpe des Zylinders der Dreiergruppe W-440 der einzelnen

Bewertete Ausgangsleistungs-324 Kilowatt (440 HP)

Maximale Anschläge pro Anschläge der Minute 320 pro Minute (320 SPM)

Anschläge pro Minute für ununterbrochene Läufe 220 Anschläge pro Minute (220 SPM)

Anschlag 152,4 Millimeter (″ 6)

Gangverhältnis4.578:1

Maximaler Arbeitsdruck 35 MPa

Hohlraum API #4

Maximales Zwischenlagendurchmesser 4 1/2 ″

Ansaugstutzenöffnung 6 ″ (150#) Flansch

Abflussrohröffnung 2 ⁹/₁₆ - Flansch 5000Psi

Durchmesser der Ritzelwelle 95,25 Millimeter (″ 3,75)

Schlüssel 22.174x15.9mm

Gesamtausmasse (Großrechner): 2483X1219X1315 Millimeter

Gewicht (Großrechner) 3950 Kilogramm

Struktur:

Aktionspumpe des Zylinders der Dreiergruppe W-440 ist einzelne für verschiedene Operationen weitverbreitet. Die Zwischenlagen mit Spezifikation von 31/2" - 41/2" sollte von der Kolbenstruktur sein, passend für wohlen Workover und Brunnenbohrung des seichten Gewässers; und die Zwischenlagen mit Spezifikation von 31/4" - 2 sollten von der Kolbenkolbenstruktur sein, passend für Hochdruckoperation.

Zeichnung:
