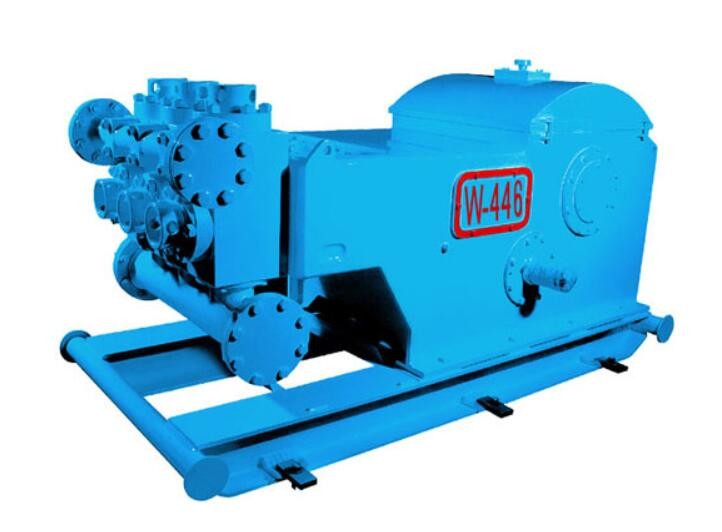

W-446 Spülpumpe-Öl Rig Single Acting
W-446 Spülpumpe-Ölplattform-Spezifikation:
Kilowatt der Nennaufnahme-zugeführten Energie 373 (500 HP)
Anschlag pro Minute 260 SPM
Dauereinsatz 220 SPM
Hublänge 6"
Gang-Verhältnis4.578:1
Max. Arbeitsdruck 3000 P/in
Ventil API #4
Max. Liner Size 6"
Sauglüfter-Flansch 8" Flansch
Entladungs-Ausgang-Flansch 2 1/16“ Flansch, 5000 P/in
Ritzelwelle-Größe 3,75"
Gesamtausmasse (Ft3 L×W×H) 8.13×4×3.62
Ungefähres Gewicht 9950 lbs
Parameter der W-446 Spülpumpe-Ölplattform
| Zwischenlagen-Größe |
in |
6 |
5 3/4 |
5 1/2 |
5 1/4 |
5 |
4 1/2 |
4 |
| Enddruck |
MPa |
9,3 |
10,1 |
11,0 |
12,1 |
13,4 |
16,5 |
20,7 |
| P/in |
1349 |
1465 |
1595 |
1755 |
1943 |
2393 |
3000 |
| Anschlag pro winziges SPM |
Energiekilowatt (HP) |
Verschiebung L/s (GPM) |
| 260 |
373
(500)
|
36,1
(572,2)
|
33,2
(526,2)
|
30,4
(481,4)
|
27,7
(439,0)
|
25,1
(397,8)
|
20,3
(321,8)
|
16,1
(255,2)
|
| 220 |
316
(423)
|
30,6
(485,0)
|
28,1
(445,4)
|
25,7
(407,3)
|
23,4
(370,9)
|
21,2
(336,0)
|
17,2
(272,6)
|
13,6
(215,6)
|
| 180 |
258
(346)
|
25,0
(396,3)
|
23,0
(364,6)
|
21,0
(332,9)
|
19,2
(304,3)
|
17,4
(275,8)
|
14,1
(223,5)
|
11,1
(175,9)
|
| 140 |
201
(269)
|
19,5
(309,1)
|
17,9
(283,7)
|
16,4
(259,9)
|
14,9
(236,2)
|
13,5
(214,0)
|
10,9
(172,8)
|
8,6
(136,3)
|
| 100 |
143
(192)
|
13,9
(220,3)
|
12,8
(202,9)
|
11,7
(185,4)
|
10,6
(168,0)
|
9,7
(153,7)
|
7,8
(123,6)
|
6,2
(98,3)
|
| 60 |
86
(115)
|
8,3
(131,6)
|
7,7
(120,5)
|
7,0
(111,0)
|
6,4
(101,4)
|
5,8
(91,9)
|
4,7
(74,5)
|
3,7
(58,6)
|
| 1 |
1,43
(1,92)
|
0,139
(2,203)
|
0,128
(2,029)
|
0,117
(1,854)
|
0,106
(1,680)
|
0,097
(1,537)
|
0,078
(1,236)
|
0,062
(0,983)
|
| ●Leistungsdaten werden durch 90% mechanische Leistungsfähigkeit und 100% volumetrische Leistungsfähigkeit berechnet. |
| Zwischenlagen-Größe |
in |
6 |
5 3/4 |
5 1/2 |
5 1/4 |
5 |
4 1/2 |
4 |
| Verschiebung |
Gallone/bringen auf Touren |
2,205 |
2,025 |
1,851 |
1,686 |
1,527 |
1,239 |
0,980 |
| L/s |
30,6 |
28,1 |
25,7 |
23,4 |
21,2 |
17,2 |
13,6 |
| Enddruck |
P/in |
1595 |
1725 |
1900 |
2074 |
2291 |
2828 |
3000 |
| MPa |
11,0 |
11,9 |
13,1 |
14,3 |
15,8 |
19,5 |
20,7 |
| ●Leistungsdaten werden durch spm 220 berechnet. |
W-446 Spülpumpe-Ölplattform-Details
Feld
Die Spülpumpe-Ölplattformrahmen werden mit Stahlplatten geschweißt und verarbeitet zu
beseitigen Sie Druck, nachdem Sie, deshalb geschweißt haben. Es gibt verstärkte Platten an den Sitzen
von der Kurbelwelle und vom Hauptlager, damit sie gute Steifheit und Stärke haben.
Kurbelwelle
Die Kurbelwelle der Spülpumpe-Ölplattform ist in einer Bilanzstruktur mit geschweißten geschmiedeten Teilen. Es
ist hell und kann ohne Erschütterung glatt funktionieren. Beide Seiten von
Kurbelwelle werden mit doppel-Anpassungstonnenlagern, um sicherzustellen Stabilität die in Kraft ausgerüstet und seine Tragfähigkeit zu verbessern.
Ritzelwelle
Es wird vom legierten Stahl der Schmiede, Fischgrätenmuster übersetzt (Integral) wird maschinell bearbeitet gemacht
auf der Welle und ihr nimmt eine mittelharte Zahnoberfläche an. Es gibt eine Welle
Erweiterung an beiden Enden, in denen Glockenflaschenzüge möglicherweise oder -Kettenräder installiert sind.
Zwischenüberschrift
Die Zwischenüberschrift der Spülpumpe-Ölplattform wird von der einteiligen Form mit knötenförmigem Roheisen gemacht, also
Zwischenüberschrift hat guten Abnutzungswiderstand. Die Struktur von Spitzen- und von unterem
Anleitung wird angenommen, damit Zwischenüberschriften die Konzentrizität vorbei regulieren
Hinzufügen einer Dichtung an der unteren Anleitung. Die Erweiterungsstangen werden angeschlossen
zu den Zwischenüberschriften durch Flanschbolzen mit Stiftlöchern, sicherstellen
Konzentrizität der Zwischenüberschrift und der Erweiterungsstangen. Die Verpackung nimmt an
eine Doppelschichtdichtungsstruktur, die gute Robbenleistung verwirklicht.
Flüssiger Zylinder
Der Zylinder der Spülpumpe-Ölplattform wird vom legierten Stahl der Schmiede hergestellt und a sofort annimmt
Struktur. Der Hydrozylinder hat ein kleines und ein Großserien
Leistungsfähigkeit. Die Zylinderoberfläche wird durch Eintauchplattierung im ordtoase die Korrosionsbeständigkeit verarbeitet. Die drei Hydrozylinder von a
Pumpe sind austauschbar.
Zwischenlage
W440/446 (500HP) Spülpumpe-Ölplattform haben die gleiche Zwischenlage O.D. The, das Zwischenlagen sind
fest angebracht an der Stirnfläche des Hydrozylinders durch die Anwendung von Rechtwinkligkeit
Mit einer Kappe bedecken und Bolzen. Das Versiegeln zwischen der Zwischenlage und dem Hydrozylinder ist
verwirklicht durch rechteckige Gummidichtungen.
