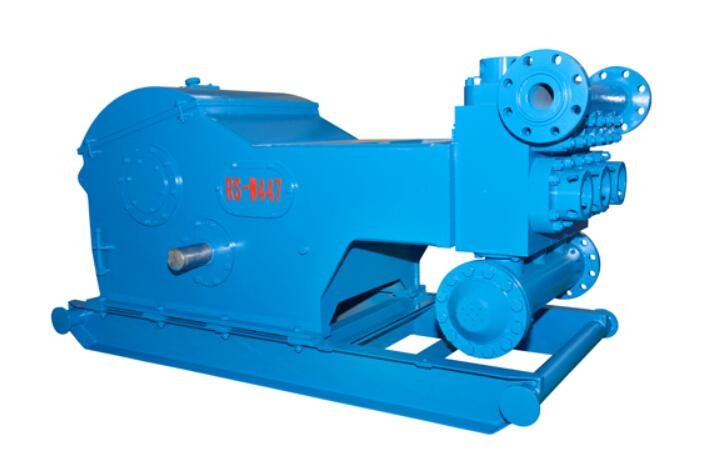

Rig Mud Pump Large Displacement-Austauschen des Öl-W-447
W-447 Öl Rig Mud Pump ist eine Art große Verschiebungskolbenpumpe, die für Kohle, geologische Technik und Erdölbohrungs- und Produktionsindustrie bestimmt ist. W-447 Öl Rig Mud Pump kann für Schlammoperation der Kohle und der geologischen Aspekte und des Ölfeld Workover und der flachen Brunnenbohrung benutzt werden. Diese Maschine hat eine Kompaktbauweise, Bändchen, und ist leicht.
Rig Mud Pump-Spezifikation des Öl-W-447:
Nennaufnahme-zugeführte Energie: Maximum 373 Kilowatt (500 HP).
Anschlag pro Minute: 240 SPMStroke-Länge: 180 Millimeter (7")
Gang Ratio4.578: 1
Max. Arbeitsdruck: MPa 21 (3000 P/in)
Ventil: API#6
Kolben Rod End: API#SA4
Max.Liner-Größe: 165,1 Millimeter (6 1/2“)
Sauglüfter-Flansch: Flansch 203,2 Millimeter (8")
Entladungs-Ausgang-Flansch: Flansch 52,4 Millimeter (2 1/16“), MPa 34,5 (5000 P/in)
Ritzelwellegröße: 95,2 Millimeter (3,75")
Gesamtausmasse (L×WxH): 2550×1245×1305 mm3 (Ft3 8.37×4.08×4.28)
Ungefähres Gewicht: 4850 Kilogramm (10692 lbs)
Parameter W-447 des Öls Rig Mud Pump
| Zwischenlagen-Größe |
in |
6 1/2 |
6 1/4 |
6 |
5 1/2 |
5 |
4 1/2 |
4 |
3 1/2 |
| Enddruck |
MPa |
7,3 |
8,0 |
8,6 |
10,3 |
12,4 |
15,3 |
19,4 |
20,7 |
| P/in |
1059 |
1160 |
1247 |
1494 |
1798 |
2219 |
2813 |
3000 |
| Anschlag pro winziges SPM |
Energiekilowatt (HP) |
Verschiebung L/s (GPM) |
| 240 |
373
(500)
|
45,7
(724,3)
|
42,2
(668,9)
|
38,9
(616,6)
|
32,7
(518,3)
|
27,0
(428,0)
|
21,9
(347,1)
|
17,3
(274,2)
|
13,2
(209,2)
|
| 220 |
342
(458)
|
41,9
(664,1)
|
38,7
(613,4)
|
35,7
(565,8)
|
30,0
(475,5)
|
24,8
(393,1)
|
20,1
(318,6)
|
15,9
(252,0)
|
12,1
(191,8)
|
| 200 |
311
(417)
|
38,1
(603,9)
|
35,2
(557,9)
|
32,4
(513,5)
|
27,3
(432,7)
|
22,5
(356,6)
|
18,2
(288,5)
|
14,4
(228,2)
|
11,0
(174,4)
|
| 180 |
280
(375)
|
34,3
(543,7)
|
31,7
(502,4)
|
29,2
(462,8)
|
24,5
(388,3)
|
20,3
(321,8)
|
16,4
(259,9)
|
13,0
(206,1)
|
9,9
(156,9)
|
| 160 |
249
(333)
|
30,5
(483,4)
|
28,2
(447,0)
|
25,9
(410,5)
|
21,8
(345,5)
|
18,0
(285,3)
|
14,6
(231,4)
|
11,5
(182,3)
|
8,8
(139,5)
|
| 100 |
155
(208)
|
19,0
(301,2)
|
17,6
(279,0)
|
16,2
(256,8)
|
13,6
(215,6)
|
11,3
(179,1)
|
9,1
(144,2)
|
7,2
(114,1)
|
5,5
(87,2)
|
| 1 |
1,55
(2,08)
|
0,190
(3,012)
|
0,176
(2,790)
|
0,162
(2,568)
|
0,136
(2,156)
|
0,113
(1,791)
|
0,091
(1,442)
|
0,072
(1,141)
|
0,055
(0,872)
|
| ●Leistungsdaten werden durch 90% mechanische Leistungsfähigkeit und 100% volumetrische Leistungsfähigkeit berechnet. |
W-447 Öl Rig Mud Pump Details
Feld
Die Spülpumpe-Ölplattformrahmen werden mit Stahlplatten geschweißt und verarbeitet zu
beseitigen Sie Druck, nachdem Sie, deshalb geschweißt haben. Es gibt verstärkte Platten an den Sitzen
von der Kurbelwelle und vom Hauptlager, damit sie gute Steifheit und Stärke haben.
Kurbelwelle
Die Kurbelwelle der Spülpumpe-Ölplattform ist in einer Bilanzstruktur mit geschweißten geschmiedeten Teilen. Es
ist hell und kann ohne Erschütterung glatt funktionieren. Beide Seiten von
Kurbelwelle werden mit doppel-Anpassungstonnenlagern, um sicherzustellen Stabilität die in Kraft ausgerüstet und seine Tragfähigkeit zu verbessern.
Ritzelwelle
Es wird vom legierten Stahl der Schmiede, Fischgrätenmuster übersetzt (Integral) wird maschinell bearbeitet gemacht
auf der Welle und ihr nimmt eine mittelharte Zahnoberfläche an. Es gibt eine Welle
Erweiterung an beiden Enden, in denen Glockenflaschenzüge möglicherweise oder -Kettenräder installiert sind.
Zwischenüberschrift
Die Zwischenüberschrift wird von einer einteiligen Form mit knötenförmigem Roheisen gemacht, also
Zwischenüberschrift hat guten Abnutzungswiderstand. Die Struktur von Spitzen- und von unterem
Anleitung wird angenommen, damit Zwischenüberschriften die Konzentrizität vorbei regulieren
Hinzufügen einer Dichtung an der unteren Anleitung. Die Erweiterungsstangen werden angeschlossen
zu den Zwischenüberschriften durch Flanschbolzen mit Stiftlöchern, sicherstellen
Konzentrizität der Zwischenüberschrift und der Erweiterungsstangen. Die Verpackung nimmt an
eine Doppelschichtdichtungsstruktur, die gute Robbenleistung verwirklicht.

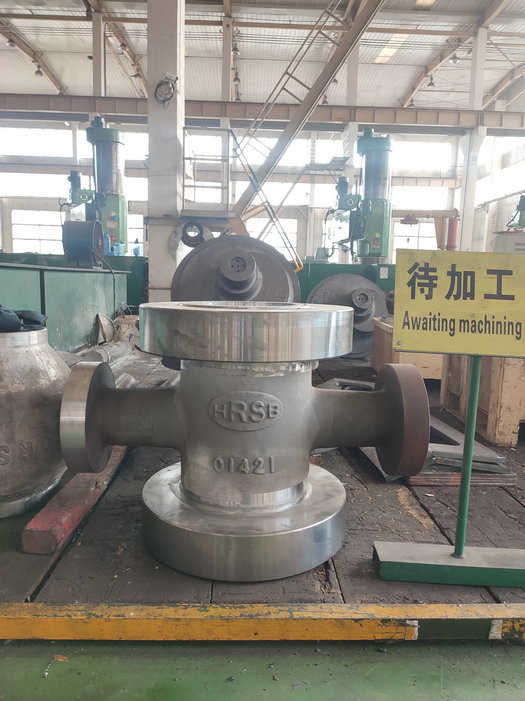

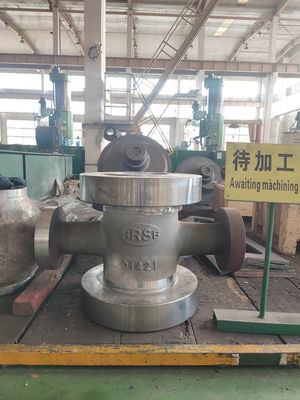

Flüssiger Zylinder
Der Zylinder wird vom legierten Stahl der Schmiede hergestellt und a sofort annimmt
Struktur. Der Hydrozylinder hat ein kleines und ein Großserien
Leistungsfähigkeit. Die Zylinderoberfläche wird durch Eintauchplattierung in der Schildkröte die Korrosionsbeständigkeit verarbeitet. Die drei Hydrozylinder von a
Pumpe sind austauschbar.
Zwischenlage
W440/446 (500HP) Spülpumpe-Ölplattform hat die gleiche Zwischenlage O.D. The, das Zwischenlagen sind
fest angebracht an der Stirnfläche des Hydrozylinders durch die Anwendung von Rechtwinkligkeit
Mit einer Kappe bedecken und Bolzen. Das Versiegeln zwischen der Zwischenlage und dem Hydrozylinder ist
verwirklicht durch rechteckige Gummidichtungen.
Schmiersystem
Die Pumpe nimmt Druckschmierung an. Im Öltank gibt es ein Getriebeöl
Pumpe, die Drucköl Zwischenüberschriftanleitung sowie übermittelt
Lager, Druckschmierung und das Abkühlen verwirklichen.
Sprühsystem
Spülpumpe-Ölplattform nimmt ein Sprühsystem mit Motorantrieb an
