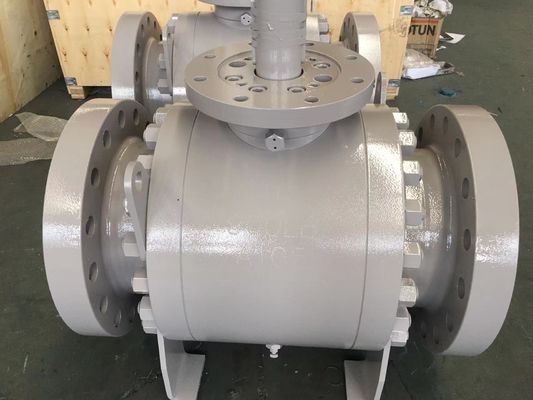

API 6D / 6A Standard FlangeConnection Hydraulisches Kugelventil für Ablenker 12 "Klasse 300 Klasse 600 Klasse 900

Produktionsbeschreibung:

Ein hydraulisches Kugelventil ist eine Art Ventil, das in hydraulischen Systemen zur Steuerung des Flüssigkeitsflusses verwendet wird.Es verwendet eine Kugel mit einem Loch oder Bohr durch die Mitte, die gedreht werden kann, um das Ventil zu öffnen oder zu schließenWenn die Kugel 90 Grad gedreht wird, richtet sich die Bohrung mit dem Flussweg aus, so dass Flüssigkeit hindurchläuft.Blockierung der Flüssigkeit.

Hier sind einige wesentliche Merkmale und Komponenten eines hydraulischen Kugelventils:

1. Körper: Der Körper ist das Haupthaus des Ventils, typischerweise aus Metall wie Messing, Edelstahl oder Kohlenstoffstahl. Er bildet die primäre Struktur und beherbergt die inneren Komponenten.

2. Kugel: Die Kugel ist ein kugelförmiger Bauteil mit einem Loch oder Bohr durch die Mitte.Der Ball dreht sich innerhalb des Ventilkörpers, um den Fluss zu steuern.

3. Stamm: Der Stamm ist eine Stange, die den Ball mit dem Aktor oder dem Griff verbindet.

4. Sitzplätze: Sitzplätze sind Versiegelungsflächen, die sich im Inneren des Ventilkörpers befinden und mit denen der Ball in geschlossener Position Kontakt hat.Die Sitze sorgen für eine dichte Dichtung und verhindern Leckagen, wenn das Ventil geschlossen ist.

5. Aktuator oder Griff: Der Aktuator oder Griff ist der Mechanismus, der zur Drehung des Balls verwendet wird. Er kann je nach spezifischer Anwendung und Anforderungen ein Hebel, ein Handrad oder ein automatisierter Aktuator sein.

6Dichtungen: Dichtungen wie O-Ringe oder Dichtungen dienen zur zuverlässigen Dichtung zwischen Kugel und Ventilkörper und verhindern Leckagen um den Stamm und zwischen Kugel und Sitz.

Hydraulische Kugelventile werden häufig in hydraulischen Systemen verwendet, die die Steuerung und Übertragung von Flüssigkeitsleistung beinhalten.in verschiedenen Anwendungen wie Industrieanlagen, Baumaschinen, Stromerzeugung und hydraulische Systeme in Fahrzeugen.

Hydraulische Kugelventile bieten Vorteile wie schnelles Öffnen und Schließen, geringen Flüssigkeitswiderstand bei vollständigem Öffnen und die Fähigkeit, hohen Druck und hohen Temperaturen standzuhalten.Sie sind in verschiedenen Größen erhältlich., Druckwerte und Materialien, die den spezifischen Anforderungen des hydraulischen Systems entsprechen.

Ich...Technische Parameter:

Ich...Nenngröße der Rohrleitung: 2 bis 48 Zoll

Ich...Nenndruck: 150 bis 2500LB

Ich...Temperaturbereich: -46 ~ 250 °C

Ich...Flüssigkeit: Wasser, Öl, Dampf und andere Flüssigkeiten

Ich...Material des Aufbaus: Material gemäß ASME B16.34

Ich...Prüfstand: API 6D/6A

Ich...Bedienung: Hebel/Schlüssel, Zahnrad, Motorantrieb, pneumatischer Antrieb, hydraulischer Antrieb usw.

               Tabelle 1 empfohlenes Drehmoment für Flanschverbindungsschrauben
