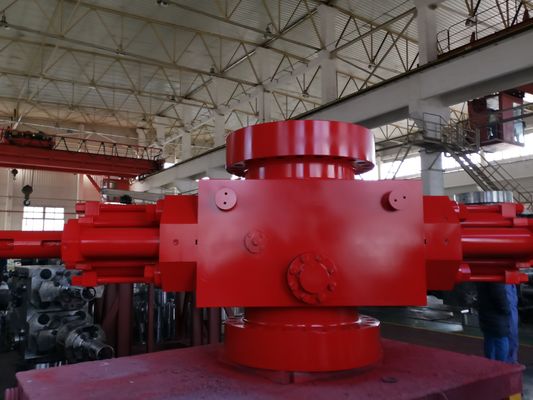

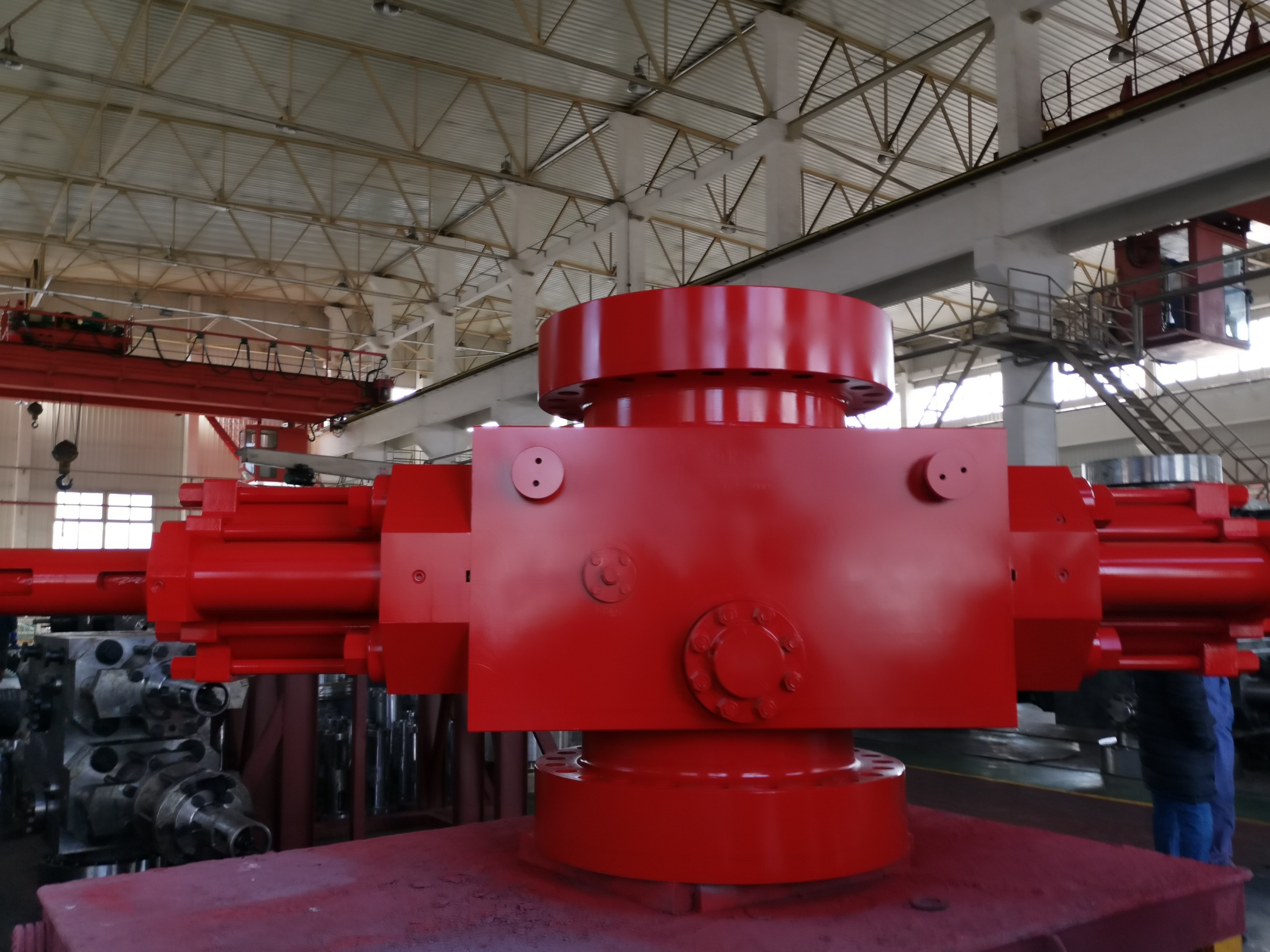

7 1/16" 15000psi Einzelschläger Blow Up Preventer mit Flanschanschluss
Ram-BOP-Typen
1) Rohr-Rams
Versiegeln Sie den Raum zwischen dem Bohrloch oder dem Ausbruchschutz und dem Rohr. Wenn sich der Rohrramm um den Treffpunkt des Bohrlochdurchmesser und des Außrohres schließt,Flüssigkeiten können nicht durch Lücken im Bereich passierenDies verhindert, daß Flüssigkeiten durch den Ringraum fließen, behindert aber nicht den Fluss innerhalb des Bohrrohrs.
2) Scheren von Ramben.
Dieser Schließmechanismus verwendet langlebige, präzise montierte Stahlblätter, um die Bohrrohre bei jedem Auslöser des BOP zu durchtrennen.Für den Fall, dass andere Möglichkeiten erschöpft sindIn der Regel werden die Ölfeldbetreiber die Schieberäume benutzen, um den Druck des Bohrbohrs wieder unter Kontrolle zu bekommen.
Ein wichtiger Hinweis ist, daß das geschnittene Rohr nach dem Einsatz der Schieberamen im BOP-Stack hängt.Aber die andere Schnur bleibt unversehrt..
Blinde Widder sind
Sie bestehen aus zwei Stahlblöcken, die in der Mitte zusammenlaufen, um das Loch zu blockieren, in das das Rohr passt.Bitte beachten Sie, dass diese Widder keinen Platz für Rohre haben.Dieser Ramm, auch als Siegelschere Ramm bekannt, wird verwendet
wenn der Brunnen fehlt
Ein Bohrstrang kann, wenn sich der Ausbruchschutz schließt, das Rohr oder das Bohrrohr durchtrennen.
(Wir können die BOP anbieten: Bohrgröße von 7 1/16 ̊ bis 30 ̊, Druck von 500 psi bis 20000 psi, nicht beschränkt in der nachstehenden Liste)
Artikel | Spezifikation für das Explosionsverhütungssystem der Ölplattform | |||||||||||||
Größe und Modell |
7 1/16" -3000 PSI |
7 1/16" - 5000 PSI |
7 1/16" -100000 PSI |
9" - 3000 PSI |
9 " - 5000 PSI |
11 " -3000 PSI |
11 " - 5000 PSI |
11 " - 10.000 PSI |
13 5/8 " -3000 PSI |
13 5/8 " - 5000 PSI |
13 5/8 " - 10.000 PSI |
20 3/4 " -3000 PSI |
21 1/4 " - 5000 PSI |
26 3/4 ̊ -3000 PSI |
Durchbohrung (mm/in) | 179.4 | 179.4 | 179.4 | 228.6 | 228.6 | 279.4 | 279.4 | 279.4 | 346.1 | 346.1 | 346.1 | 527 | 539.8 | 679.4 |
7 1/16 | 7 1/16 | 7 1/16 | 9 | 9 | 11 | 11 | 11 | 13 5/8 | 13 5/8 | 13 5/8 | 20 3/4 | 21 1/4 | 26 3/4 | |
Nennbetriebsdruck (MPa/psi) | 21 | 35 | 70 | 21 | 35 | 21 | 35 | 70 | 21 | 35 | 70 | 21 | 35 | 21 |
3,000 | 5,000 | 10,000 | 3,000 | 5,000 | 3,000 | 5,000 | 10,000 | 3,000 | 5,000 | 10,000 | 3,000 | 5,000 | 3,000 | |
Hydrostatischer Prüfdruck (MPa/psi) | 31.5 | 52.5 | 105 | 31.5 | 52.5 | 31.5 | 52.5 | 105 | 31.5 | 52.5 | 105 | 31.5 | 70 | 31.5 |
4,500 | 7,500 | 15,000 | 4,500 | 7,500 | 4,500 | 7,500 | 15,000 | 4,500 | 7,500 | 15,000 | 4,500 | 10,000 | 4,500 | |
Hydraulisch gesteuertes Nennbetriebsdruck (MPa/psi) | 21/3,000 | |||||||||||||
empfohlene hydraulische Arbeitsdruckdichtung (MPa/psi) | 1218 bis 1522 PSI | |||||||||||||
Volumen für eine Reihe offener Widder | 36 L | |||||||||||||
Volumen für einen Satz Rammen | 40 L | |||||||||||||
Der Ausgang von Hydrauliköl | NPT 1 | |||||||||||||
Metall für die Temperaturqualität | T-20/250 ((-29°C~121°C) | |||||||||||||
mit einer Breite von nicht mehr als 15 mm | BAB (-18°C bis 66°C bis 93°C) | |||||||||||||
Kontakt mit mittlerem Material und Brunnenflüssigkeit | Gemäß der NACE MR-01-75, erfüllen API 16A, 4. Ausgabe |
