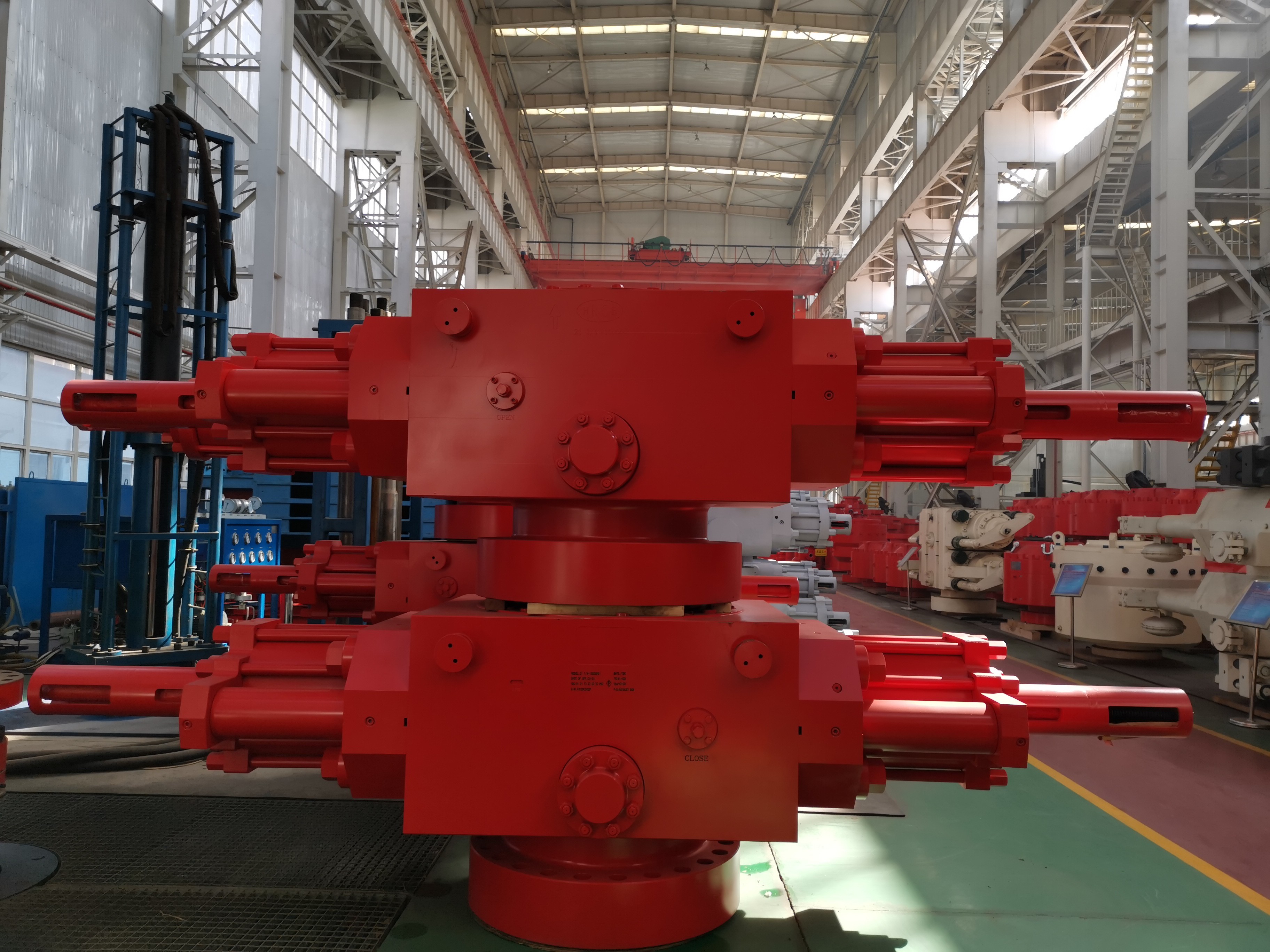

Hydraulische Öffnungs- und Schlusskapseln Ausblütenverhütungssystem
Einführung eines Blowout Preventer Control Systems
Hydraulisch oder manuell betriebene Verriegelung.
Einschließlich Sekundärdichtung.
Bietet flache und seitliche Türkonstruktionen oder flache Türkonstruktionen mit hydraulischer Steuerung.
Die Seitentür und die Hülle sind durch drei Scharniere verbunden.
Um das Ventil in Abfolge zu öffnen und zu schließen, ist die Druckbar (C-Typ Ram BOP) zu verwenden.
Der Führungsrahmen befindet sich am Ende der Seitentür. Nach dem Öffnen der Tür kann der Ram entlang der Führungsschiene gezogen und ersetzt werden, insbesondere der D-Typ Ram BOP Pistons Indikator.Nach dem Öffnen der Tür, kann der Ramm entlang der Führungsschiene gezogen und ausgetauscht werden, insbesondere der Ramm BOP-Kolbenanzeiger des Typs D.
Nach dem Öffnen der Tür kann der Ram entlang der Führungsschiene gezogen und ersetzt werden, insbesondere der D-Typ Ram BOP-Kolbenanzeiger.
Ein Ölweg ist absichtlich verborgen.
Die Form der Widderhöhle ist elliptisch.
TEchtzeitSSpezifizierung des Blowout Preventer Control Systems
Artikel |
Einziger Ram-Bop (mit Booster) |
Doppel-Ramm BOP (eine Kammer mit Booster) |
||
Modell | 13 5/8-5000psi | 13 5/8-5000psi | ||
Typ der oberen Verbindung | mit einem Durchmesser von mehr als 20 mm | mit Flanken | mit einem Durchmesser von mehr als 20 mm | mit Flanken |
Unterer Verbindungstyp | mit Flanken | mit Flanken | mit Flanken | mit Flanken |
Gewicht kg | 5680 | 5888 | 10371 | 10651 |
Höhe H mm | 750 | 960 | 1285 | 1495 |
Schwerkraft G mm | 490 | 515 | 805 | 830 |
Leistungsanforderungen | PR2 | |||
Langeweile | 346.1 mm (13 5/8") | |||
Prüfdruck des hydrostatischen Drucks | 51.8MPa (7.500psi) | |||
Nennbetriebsdruck | 34.5MPa (5.000 psi) | |||
Druck auf die Festigkeit des hydraulischen Steuerungssystems | 31.1MPa ((4,500psi) | |||
Nennbetriebsdruck des hydraulischen Steuerungssystems | 20.7MPa ((3.000psi) | |||
empfohlene Betriebsdruck des hydraulischen Steuerungssystems | 8.4·10·5MPa ((1,222·1,518psi) | |||
Durchmesser des Zylinders | 342.9mm ((13 1/2") | |||
Durchmesser des Boosters | 250 mm ((9 7/8") | |||
Ölvolumen, das durch das Öffnen eines Paares von Ramen erforderlich ist | 41L | |||
Ölvolumen, das durch Schließen eines Paares von Ramen erforderlich ist | 43L | |||
Ölvolumen, das durch Schließen eines Paares von Ramm (Booster) erforderlich ist | 63L | |||
Schnittstellenfaden einer hydraulischen Steuerrohrleitung | NPT 1 | |||
Spezifikation der Seitenöffnung | 3 1/8 "-5000 PSI | |||
Temperaturbewertung | T-20/250 (29121°C) (oder Vertragspartner) | |||
Temperaturgrade des Metallmaterials | T20/250 (29~121°C) (oder Vertragspartner) | |||
Temperaturgrade des Metallmaterials | BAB ((extreme Niederdruck -18°C, kontinuierliche hohe Temperatur 66°C, extreme hohe Temperatur 93°C) (oder Vertragsgegenstände) | |||
Schließungsquote | 10.83:1 | |||
Schließverhältnis (mit Booster) | 17.4:1 | |||
Ram-Größe für die Montage |
CSO, 2 3/8′′, 2 7/8′′, 3 1/2′′, 4 1/2′′, 5′′, 5 1/2′′, 7′′, 9 5/8′′, 9 7/8′′, 4′′, 10 3/4′′, 7 5/8′′, 6 5/8′′, 7 1/2′′, 2 7/8′′, ′′5′′, 3 1/2′′, ′′5 1/2′′, 41/2′′, ′′7′′, 2 3/8′′, ′′3 1/2′′, 3 1/2′′, ′′5 7/8′′, 3 1/2′′,2 7/8 "Doppelloch, 2 7/8 "X3 1/2" Doppelloch, gewöhnliche Schere Ram, Schwefel-resistente Schere Ram Anmerkung:Es kann denselben Typ von Cameron Ram (außer Schieberam) installieren |
|||
Anmerkung: Das Design und die Herstellung von BOP unterliegen der API-Spezifikation 16A. The parts contacting with well fluid within BOP shall be able to resist hydrogen sulfide stress corrosion and all metallic parts contacting with well fluid meet the requirements of NACE MR-01-75/ISO15156. (ausgenommen Schieberamm)
|
