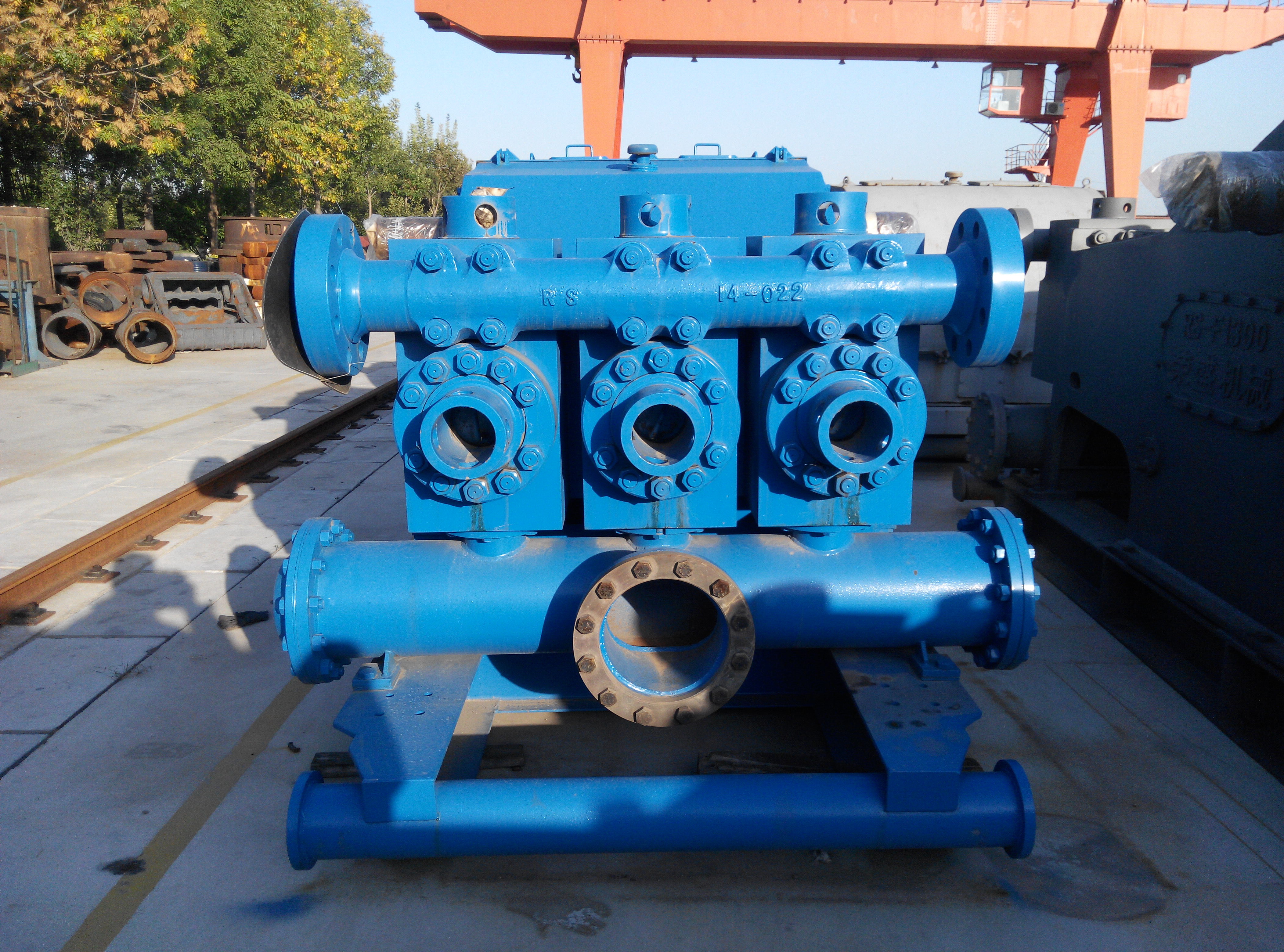

W-446 (500HP) Spülschlamm-Pumpen-dreifacher Zylinder-einzelne Aktions-Pumpe

Technische Spezifikation für einfachwirkende Triplex Pumpe W-446
Nennaufnahmezugeführte energie 368kw (500HP)
Maximale 260 Anschläge/Minute (260SPM)
Dauerbetrieb mit 220 Anschlägen pro Minute (220SPM)
Anschlag 152.4mm (″ 6)
Gangverhältnis4.578:1
Maximaler Arbeitsdruck 21Mpa
Ventilkammer API 4#
Maximales Zylinderrohrdurchmesser 6 ″
Maximaler Zylinderrohrpumpendruck 9.17Mpa
Saugdüse 8" Flansch
3 ″ (900 #) Flansch für Abflussrohrausgang
Ritzelwelledurchmesser 95,25 Millimeter (″ 3,75)
Schlüssel 22.174x15.9mm
Außenmaße der Pumpe: (ausschließlich der Basis) 2479X1219X1103 Millimeter
Gewicht 4513 Kilogramm

Strukturelle Eigenschaften
Der Gesamtstrukturentwurf der Maschine ist kompakt, klein an Größe, Licht im Gewicht, und das Gangpaar ist ein integrales Fischgrätenmusterganggetriebe, mit hohem Getriebedrehmoment und stabiler Operation. Die Kurbelwelle ist eine ausgeglichene Kurbelwelle mit einer geschmiedeten geschweißten Struktur, die leicht ist, die freie Erschütterung und funktioniert glatt.
Die einfachwirkende Pumpe des Zylinders W-446 drei kann in den verschiedenen Operationen in den Ölfeldern weitverbreitet sein. Die Zylinderrohrspezifikation 41/2" - 6" nimmt eine Kolbenstruktur an, die für Workoveroperationen und flache Brunnenbohrung passend ist.

Zertifikate:

Treffen API 7K, Standard Q1.

Marken:

Wir können BOMCO-/RONGSHENG/HH/QINGZHOUmarken auch liefern.

Zeichnung:
