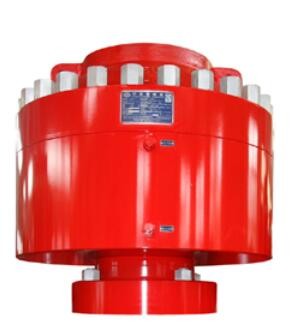

Hauptquellen-ringförmiger Verhinderer Bop 13 5/8" - 3000psi
Ringförmiger Verhinderer Bop wird in den Brunnen für Ölprüfung, Workover, wohle Fertigstellung geschlossen und der funktionierende Prozess, zum des Ausblasenunfalles, total der beiliegenden und halb-geschlossenen zwei Funktionen in einen zu verhindern, ringförmiger Verhinderer Bop hat eine einfache Struktur, einfach zu benützen, beständig gegen Hochdruckeigenschaften wird verwendet, um Ausblasensicherheitsölfeld-Dichtungshauptquelle zu verhindern.
Wie die ringförmige BOP-Arbeit
Abschluss- wenn das Hydrauliköl in den ausgedehnten Hafen gepumpt wird, wird das Element nach innen in das Rohr/Röhren angehoben und zusammengedrückt.
Offen- andererseits, wenn das Hydrauliköl in gepumpt wird, ziehen Sie Port, das Element wird runtergedrückt mit dem Ergebnis des Freigebens das Röhren zurück.
Ringförmig gegen RAM BOP
Der ringförmige Ausblasenverhinderer nimmt einige Aufgaben in Bohrungsoperationen wahr. Er versiegelt den ringförmigen Raum zwischen dem Schläuche, dem Gehäuse und dem Bohrgestänge. Er hilft auch, die Dichtung beizubehalten, wenn das Gehäuse, der Schläuche oder das Bohrgestänge aus dem Bohrloch heraus ist. Anders als RAM-Ausblasenverhinderer ringförmiges kann BOPs verschiedene Rohre verschiedene Größen versiegeln.
Ringförmiger Verhinderer Bop Spezifikt.
Einzelteil |
Spezifikation für ringförmigen BOP |
|||||||||
Größe und Modell |
7 1/16 ″ -3000psi |
7 1/16 ″ -5000psi |
9 ″ -3000psi |
9 ″ -5000psi |
11 ″ -3000psi |
11 ″ -5000psi |
13 5/8 ″ -3000psi |
13 5/8 ″ -5000psi |
20 3/4 ″ -3000psi |
21 1/4 ″ -5000psi |
mm-/inbohrung (mm/in.) |
179,4 7 1/16 |
179,4 7 1/16 |
228,6 9 |
228,6 9 |
279,4 11 |
279,4 11 |
346,1 13 5/8 |
346,1 13 5/8 |
527 20 3/4 |
539,8 21 1/4 |
Bewerteter Arbeitsdruck (MPa/P/in) |
21 3.000 |
35 5.000 |
21 3.000 |
35 5.000 |
21 3.000 |
35 5.000 |
21 3.000 |
35 5.000 |
21 3.000 |
35 5.000 |
Hydrostatischer druckprüfender Druck (MPa/P/in) |
42 6.000 |
70 10.000 |
42 6.000 |
70 10.000 |
42 6.000 |
70 10.000 |
42 6.000 |
70 10.000 |
31,5 4.500 |
70 10.000 |
Hydraulisch-kontrollierter bewerteter Arbeitsdruck (MPa/P/in) |
21/3,000 |
|||||||||
Empfohlenes hydraulisches Arbeitsdichtschottrohr (MPa/P/in) |
1,218~1,522psi |
|||||||||
Max. Arbeitsdichtschott gut ohne ein Rohr in (MPa/P/in) |
10,5 1.500 |
17,5 2.500 |
10,5 1.500 |
17,5 2.500 |
10,5 1.500 |
17,5 2.500 |
10,5 1.500 |
17,5 2.500 |
10,5 1.500 |
17,5 2.500 |
Empfohlener hydraulischer Arbeitsdichtschott gut ohne ein Rohr in (MPa/P/in) |
≤10 .5/1,500 |
|||||||||
Offenes max. Ölvolumen (L) |
15 |
15 |
22,8 |
33 |
39 |
56 |
69 |
69 |
110 |
181 |
Nahes max. Ölvolumen (L) |
21 |
21 |
34 |
42 |
50 |
72 |
94 |
94 |
173 |
241 |
Aufzuggewicht durch zwei anhebende Ringe (T) |
16 |
16 |
16 |
25 |
25 |
25 |
32 |
32 |
32 |
64 |
Der Ausgang des Hydrauliköls |
NPT 1" |
|||||||||
Temperaturgrad des Metalls |
T-20/250 (- 29℃~121℃) |
|||||||||
Temperaturgrad des Nichtmetalls |
BAB (- 18℃~66℃~93℃) |
|||||||||
Mittlerer materieller Kontakt mit wohler Flüssigkeit |
Pro zu NACE MR-01-75, Treffen API 16A 4. Ausgaben-Standard |
