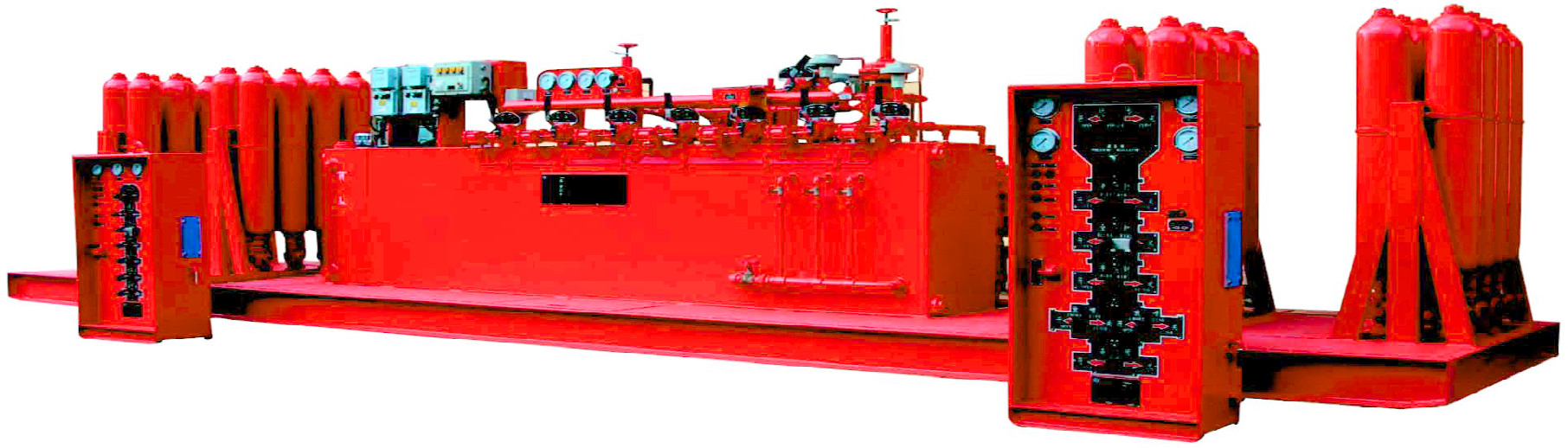

Ölfeld-Akkumulator-Einheit, die API Bop Koomey Unit bohrt
Bop spezielle Ausrüstung Ölfeld-Akkumulator Unitis, die benutzt wird, um BOP, hydraulischen Keil zu steuern, System- und Ablenkerausrüstung zu töten, und unentbehrliche Ausrüstung für Ausblasenverhinderer während der Bohrung oder des Workover in der Industrie des Erdöls und des Erdgases.
Ölfeld-Akkumulator-Einheits-Parameter
Einzelteil |
Modell | Zahl von kontrollierten Gegenständen | Akkumulator-Sätze | Effektives Volumen von Ölbehälter (L) | Strömungsgeschwindigkeit der Pumpe | Leistungsstärke (Kilowatt) | Funktions-Druck (MPa) |
| Gesamtvolumen |
(L) | Nominales verfügbares Volumen (L) | Elektrische Pumpe (l/min) | Druckluftpumpe (ml/stroke) |
| 1 | FKQ240-3 | 3 | 40×6 | | 120 | 560 | 20 | 165 | 11 | 21 |
| 2 | FKQ320-4 | 4 | 40×8 | 160 | 650 | 20 | 165 | 11 | 21 |
| 3 | FKQ320-5 | 5 | 40×8 | | 160 | 650 | 20 | 165 | 11 | 21 |
| 4 | FKQ400-5 | 5 | 40×10 | 200 | 900 | 30 | 165 | 15 | 21 |
| 5 | FKQ400-6 | 6 | 40×10 | | 200 | 900 | 30 | 165 | 15 | 21 |
| 6 | FKQ480-5 | 5 | 40×12 | 240 | 1000 | 30 | 165 | 15 | 21 |
| 7 | FKQ480-6 | 6 | 40×12 | | 240 | 1000 | 30 | 165 | 15 | 21 |
| 8 | FKQ640-6 | 6 | 40×16 | 320 | 1300 | 40 | 165×2 | 18,5 | 21 |
| 9 | FKQ640-7 | 7 | 40×16 | | 320 | 1300 | 40 | 165×2 | 18,5 | 21 |
| 10 | FKQ800-7 | 7 | 40×20 | 400 | 1500 | 40 | 165×2 | 18,5 | 21 |
| 11 | FKQ800-8 | 8 | 40×20 | | 400 | 1600 | 40 | 165×2 | 18,5 | 21 |
| 12 | FKQ960-6 | 6 | 80×12 | 480 | 1800 | 40 | 165×3 | 18,5 | 21 |
| 13 | FKQ960-7 | 7 | 80×12 | | 480 | 1800 | 40 | 165×3 | 18,5 | 21 |
| 14 | FKQ960-8 | 8 | 80×12 | 480 | 1800 | 40 | 165×3 | 18,5 | 21 |
| 15 | FKQ1280-8 | 8 | 80×16 | | 640 | 2000 | 40×2 | 165×3 | 18.5×2 | 21 |
| 16 | FKQ1280-9 | 9 | 80×16 | 640 | 2000 | 40×2 | 165×3 | 18.5×2 | 21 |
| 17 | FKQ1280-10 | 10 | 80×16 | | 640 | 2000 | 40×2 | 165×3 | 18.5×2 | 21 |
| 18 | FKDQ480-5 | 6 | 40×12 | 240 | 1000 | 30 | 165 | 15 | 21 |
| 19 | FKDQ480-6 | 6 | 40×12 | | 240 | 1000 | 30 | 165 | 15 | 21 |
| 20 | FKDQ640-6 | 6 | 40×16 | 320 | 1300 | 40 | 165×2 | 18,5 | 21 |
| 21 | FKDQ640-7 | 7 | 40×16 | | 320 | 1300 | 40 | 165×2 | 18,5 | 21 |
| 22 | FKDQ800-7 | 7 | 40×20 | 400 | 1500 | 40 | 165×2 | 18,5 | 21 |
| 23 | FKDQ800-8 | 8 | 40×20 | | 400 | 1600 | 40 | 165×2 | 18,5 | 21 |
| 24 | FKDQ960-7 | 7 | 80×12 | 480 | 1800 | 40 | 165×3 | 18,5 | 21 |
| 25 | FKDQ960-8 | 8 | 80×12 | | 480 | 1800 | 40 | 165×3 | 18,5 | 21 |
| 26 | FKDQ1280-8 | 8 | 80×16 | 640 | 2000 | 40×2 | 165×3 | 18.5×2 | 21 |
| 27 | FKDQ1280-9 | 9 | 80×16 | | 640 | 2000 | 40×2 | 165×3 | 18.5×2 | 21 |
| 28 | FKDQ1280-10 | 10 | 80×16 | 640 | 2000 | 40×2 | 165×3 | 18.5×2 | 21 |
| 29 | FKD640-6 | 6 | 40×16 | | 320 | 1300 | 40 | 165×2 | 18,5 | 21 |
| 30 | FKD800-7 | 7 | 40×20 | 400 | 1500 | 40 | 165×2 | 18,5 | 21 |
| 31 | FKD960-8 | 8 | 80×12 | | 480 | 1800 | 40 | 165×3 | 18,5 | 21 |
Springende Punkte von Ölfeld-Akkumulator-Einerauswahl
Um BOP zuverlässig und sicher zu steuern, sollten Industriestandards SY/T5053.2-2007 des Öls u. des Erdgases und APl-Spezifikt. 16D gefolgt werden wenn Sie ein passendes Produkt wählen und kaufen. Die betrachtet zu werden Faktoren sollten mindestens sein:
- Verhältnis zwischen dem flüssigen Volumen erfordert für das Schließen von BOP-Stapeln und dem flüssigen Volumen verfügbar vom Kontrollsystem
- Anforderungen des Pumpensystems;
- Ob es den Standards APl 16D entsprechen muss;
- Klimaanpassung;
- Spezielle Anforderungen an die Hochseebohrungsplattformen.
Wahlen 1 für kontrollierte Gegenstände und verfügbares flüssiges Volumen des Akkumulators
Die Akkumulatorgruppe ist, damit der restliche Druck größer ist, als der maximale erforderte Steuerdruck konfiguriert
durch den Steuergegenstand, nachdem aller BOP und Hydraulikventile geschlossen worden sind.
Verfügbares Volumen von einer Akkumulatorgruppe wird ist 2mal größer als das erforderliche Volumen des Schließens von BOP-Stapeln empfohlen.
2. Anforderungen des Pumpensystems
Die Hauptpumpanlage wird von einem Minimum von zwei Pumpensystemen enthalten. Die kumulative Ausgabeleistung von
Pumpensysteme sind genügend, das Hauptakkumulatorsystem vom Vorbelastungsdruck zum System RWP innen aufzuladen
15 Minuten. Mit dem Verlust von einem Pumpensystem oder von einem Stromnetz, haben die restlichen Pumpensysteme die Kapazität zu
laden Sie das Hauptakkumulatorsystem vom Vorbelastungsdruck zum System RWP innerhalb 30 Minuten auf.
Wenn die Akkumulatoren vom Service lokalisiert sind und mit einem Pumpensystem oder einem Stromnetz außer Dienst, das Bleiben
Pumpensysteme haben die Kapazität, einen ringförmigen BOP und offene Drosselklappenventile innerhalb 2 Minuten zu schließen.
3. Ob es den Standards API 16D entsprechen muss
Wenn der Kunde API Spec bestellen möchte. Kontrollsystem 16D und das API-Monogramm, den Kundenbedarf markieren zu erreichen
eine Form, die „Konfiguration und Parameter von genannt wird, bop Stapel für Auftrag API Spec. Kontrollsystem 16D (Land und Oberfläche)“
von Rongsheng-Vertriebsabteilung. Nachdem sie die ausführlichen technischen Parameter ausgefüllt hat, wird es tun die technische Abteilung Rongsheng
führen Sie die Auswahlberechnung durch.
