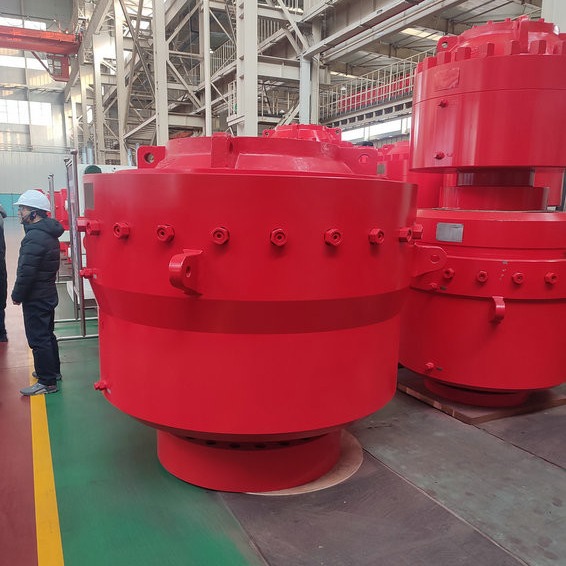

Ausblasen-Verhinderer BOP-Brunnenbohrung API 16A ringförmige
Was ringförmig ist, bop
Das Hauptmerkmal des ringförmigen Ausblasen-Verhinderers ist seine auf fast allen möglichen Größenwerkzeugen im Bohrgestänge zu versiegelnde Fähigkeit, zu schließen und, Werkzeuggelenke, Bohrgerätkrägen innerhalb die meisten seiner Strecke. Ringförmiger Ausblasen-Verhinderer ist ein großes Ventil, das benutzt wird, um die Brunnenbauflüssigkeiten zu steuern, normalerweise installiert über die RAM-Verhinderer, das eine Dichtung im ringförmigen Raum zwischen dem Rohr und dem Brunnenbau bildet. In dieser Art des Ventils, ist das Dichtelement großem Gummidonut ähnlich, der nach innen zusammengedrückt wird, um auf Bohrgestänge zu versiegeln.
Ringförmiger Ausblasen-Verhinderer gegen RAM Blowout Preventer
Der ringförmige Ausblasenverhinderer nimmt einige Aufgaben in Bohrungsoperationen wahr. Er versiegelt den ringförmigen Raum zwischen dem Schläuche, dem Gehäuse und dem Bohrgestänge. Er hilft auch, die Dichtung beizubehalten, wenn das Gehäuse, der Schläuche oder das Bohrgestänge aus dem Bohrloch heraus ist. Anders als RAM-Ausblasenverhinderer ringförmiges kann BOPs verschiedene Rohre verschiedene Größen versiegeln.
Was ist ein ringförmiger Ausblasenverhinderer? Wenn es diese Frage gebeten wird, haben Sie die Antwort. Wenn Sie ein bohrendes Projekt haben, erwägen Sie, einen Ausblasenverhinderer von einer angesehenen Firma wie BOP-Produkten zu erhalten. Wir bieten hochwertige Produkt und Service an, um die Sicherheit der Arbeitnehmer sicherzustellen.
Ringförmige Ausblasen-Verhindererspezifikt.
Einzelteil |
Spezifikation für ringförmigen BOP |
|||||||||
Größe und Modell |
7 1/16 ″ -3000psi |
7 1/16 ″ -5000psi |
9 ″ -3000psi |
9 ″ -5000psi |
11 ″ -3000psi |
11 ″ -5000psi |
13 5/8 ″ -3000psi |
13 5/8 ″ -5000psi |
20 3/4 ″ -3000psi |
21 1/4 ″ -5000psi |
mm-/inbohrung (mm/in.) |
179,4 7 1/16 |
179,4 7 1/16 |
228,6 9 |
228,6 9 |
279,4 11 |
279,4 11 |
346,1 13 5/8 |
346,1 13 5/8 |
527 20 3/4 |
539,8 21 1/4 |
Bewerteter Arbeitsdruck (MPa/P/in) |
21 3.000 |
35 5.000 |
21 3.000 |
35 5.000 |
21 3.000 |
35 5.000 |
21 3.000 |
35 5.000 |
21 3.000 |
35 5.000 |
Hydrostatischer druckprüfender Druck (MPa/P/in) |
42 6.000 |
70 10.000 |
42 6.000 |
70 10.000 |
42 6.000 |
70 10.000 |
42 6.000 |
70 10.000 |
31,5 4.500 |
70 10.000 |
Hydraulisch-kontrollierter bewerteter Arbeitsdruck (MPa/P/in) |
21/3,000 |
|||||||||
Empfohlenes hydraulisches Arbeitsdichtschottrohr (MPa/P/in) |
1,218~1,522psi |
|||||||||
Max. Arbeitsdichtschott gut ohne ein Rohr in (MPa/P/in) |
10,5 1.500 |
17,5 2.500 |
10,5 1.500 |
17,5 2.500 |
10,5 1.500 |
17,5 2.500 |
10,5 1.500 |
17,5 2.500 |
10,5 1.500 |
17,5 2.500 |
Empfohlener hydraulischer Arbeitsdichtschott gut ohne ein Rohr in (MPa/P/in) |
≤10 .5/1,500 |
|||||||||
Offenes max. Ölvolumen (L) |
15 |
15 |
22,8 |
33 |
39 |
56 |
69 |
69 |
110 |
181 |
Nahes max. Ölvolumen (L) |
21 |
21 |
34 |
42 |
50 |
72 |
94 |
94 |
173 |
241 |
Aufzuggewicht durch zwei anhebende Ringe (T) |
16 |
16 |
16 |
25 |
25 |
25 |
32 |
32 |
32 |
64 |
Der Ausgang des Hydrauliköls |
NPT 1" |
|||||||||
Temperaturgrad des Metalls |
T-20/250 (- 29℃~121℃) |
|||||||||
Temperaturgrad des Nichtmetalls |
BAB (- 18℃~66℃~93℃) |
|||||||||
Mittlerer materieller Kontakt mit wohler Flüssigkeit |
Pro zu NACE MR-01-75, Treffen API 16A 4. Ausgaben-Standard |
