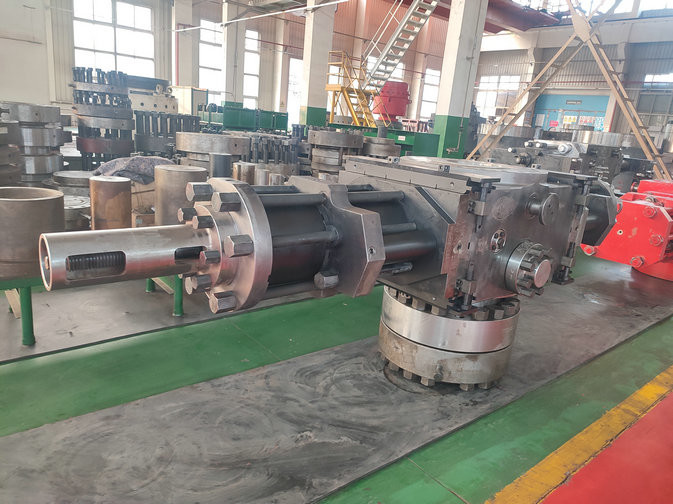

11 Zoll-Öl Rig Blowout Preventer System Cameron/Shaffer-Art
Öl Rig Blowout Preventer System Features:
1. Der Entwurf und die Fertigung des Öls Rig Blowout Preventer System vollständig einwilligen Anforderungen von API 16A und GB/T20174. Sie wird mit RAMs von verschiedenen Maßen ausgerüstet, die alle Arten Nachfragen treffen können.
2. werden die Druck-Lagerteile vom hochwertigen legierten Stahl gemacht, also ist es gute Stärke- und Auswirkungshärte.
3. Die Seitentürdichtung nimmt kombinierte Siegelringe an, so seine versiegelnde Unterstützungsfähigkeit der Guttötung ist stark.
4. Benutzen Sie RAM des Schwimmens oder der integralen Art, ist die Dichtung zuverlässig und es ist für Erneuerung einfach.
5. Beide Seiten der Oberteilkammerart nehmen orthodrome Art, Durchfahrtbogen ganz herum und die Druckspitze des Oberteildrucklagers zu senken an.
(Wir können den BOP zur Verfügung stellen: bohren Sie Größe von 7 1/16“ bis 30", Druck von 500psi zu 20000psi, nicht in der untengenannten Liste begrenzt)
Einzelteil | Spezifikation für Öl Rig Blowout Preventer System | |||||||||||||
Größe und Modell |
7 1/16 ″ -3000psi |
7 1/16 ″ -5000psi |
7 1/16 ″ -100000psi |
″ 9 - 3000psi |
9 ″ -5000psi |
11 ″ -3000psi |
11 ″ -5000psi |
11 ″ -10000psi |
13 5/8 ″ -3000psi |
13 5/8 ″ -5000psi |
13 5/8 ″ -10000psi |
20 3/4 ″ -3000psi |
21 1/4 ″ -5000psi |
26 3/4" -3000psi |
Bohrung (mm/in.) | 179,4 | 179,4 | 179,4 | 228,6 | 228,6 | 279,4 | 279,4 | 279,4 | 346,1 | 346,1 | 346,1 | 527 | 539,8 | 679,4 |
7 1/16 | 7 1/16 | 7 1/16 | 9 | 9 | 11 | 11 | 11 | 13 5/8 | 13 5/8 | 13 5/8 | 20 3/4 | 21 1/4 | 26 3/4 | |
Bewerteter Arbeitsdruck (MPa/P/in) | 21 | 35 | 70 | 21 | 35 | 21 | 35 | 70 | 21 | 35 | 70 | 21 | 35 | 21 |
3.000 | 5.000 | 10.000 | 3.000 | 5.000 | 3.000 | 5.000 | 10.000 | 3.000 | 5.000 | 10.000 | 3.000 | 5.000 | 3.000 | |
Hydrostatischer druckprüfender Druck (MPa/P/in) | 31,5 | 52,5 | 105 | 31,5 | 52,5 | 31,5 | 52,5 | 105 | 31,5 | 52,5 | 105 | 31,5 | 70 | 31,5 |
4.500 | 7.500 | 15.000 | 4.500 | 7.500 | 4.500 | 7.500 | 15.000 | 4.500 | 7.500 | 15.000 | 4.500 | 10.000 | 4.500 | |
Hydraulisch-kontrollierter bewerteter Arbeitsdruck (MPa/P/in) | 21/3,000 | |||||||||||||
Empfohlenes hydraulisches Arbeitsdichtschottrohr (MPa/P/in) | 1218~1522psi | |||||||||||||
Volumen für gesetzte RAMs offenes | 36 L | |||||||||||||
Volumen für gesetzte RAMs des Abschlusses einer | 40 L | |||||||||||||
Der Ausgang des Hydrauliköls | NPT 1" | |||||||||||||
Temperaturgrad des Metalls | T-20/250 (- 29℃~121℃) | |||||||||||||
Temperaturgrad des Nichtmetalls | BAB (- 18℃~66℃~93℃) | |||||||||||||
Mittlerer materieller Kontakt mit wohler Flüssigkeit | Pro zu NACE MR-01-75, Treffen API 16A 4. Ausgaben-Standard |
