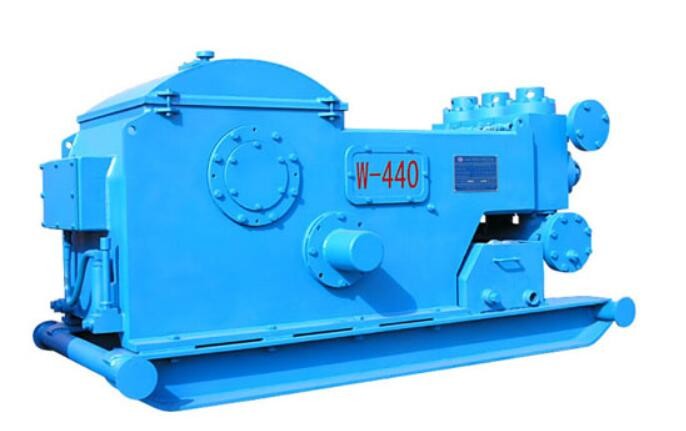

W-440 Triplex einfachwirkendes Öl Rig Mud Pump
W-440 Öl Rig Mud Pump Specification:
Nennaufnahme-zugeführte Energie: Minute 328 Kilowatt (440 HP) Max. Stroke Per: 320 SPMContinuous funktionierender Anschlag: 220 SPMStroke-Länge: 152,4 Millimeter (6")
Gang Ratio4.578: 1
Max. Arbeitsdruck: 34,5 Ventil MPa (5000 P/in): API#4
Kolben Rod End: API #SA2
Max.Liner-Größe: 114,3 Millimeter (4 1/2“)
Sauglüfter-Flansch: 152,4 Millimeter (6") 150 lbs-Flansch
Entladungs-Ausgang-Flansch: Flansch 52,4 Millimeter (2 1/16“), Gesamtausmasse 34,5 MPa (5000 P/in) (LxW×H): ungefähres Gewicht 2478×1219×1103 mm3 (Ft3 8.13×4×3.62): 4463 Kilogramm (9839 lbs)
Parameter W-440 des Öls Rig Mud Pump
| Zwischenlagen-Größe |
in |
4 1/2 |
4 1/4 |
4 |
3 3/4 |
3 1/2 |
3 |
| Enddruck |
MPa |
11,8 |
13,2 |
14,9 |
17,0 |
19,5 |
26,6 |
| P/in |
1711 |
1914 |
2160 |
2465 |
2828 |
3857 |
| Anschlag pro winziges SPM |
Energiekilowatt (HP) |
Verschiebung L/s (GPM) |
| 320 |
328
(440)
|
25,0
(396,3)
|
22,3
(353,5)
|
19,8
(313,8)
|
17,4
(275,8)
|
15,1
(239,3)
|
11,1
(175,9)
|
| 270 |
277
(371)
|
21,1
(334,4)
|
18,8
(298,0)
|
16,7
(264,7)
|
14,7
(233,0)
|
12,8
(202,9)
|
9,4
(149,0)
|
| 220 |
226
(303)
|
17,2
(272,6)
|
15,3
(242,5)
|
13,6
(215,6)
|
11,9
(188,6)
|
10,4
(164,8)
|
7,6
(120,5)
|
| 170 |
174
(234)
|
13,3
(210,8)
|
11,9
(188,6)
|
10,5
(166,4)
|
9,2
(145,8)
|
8,0
(126,8)
|
5,9
(93,5)
|
| 120 |
123
(165)
|
9,4
(149,0)
|
8,4
(133,1)
|
7,4
(117,3)
|
6,5
(103,0)
|
5,7
(90,3)
|
4,2
(66,6)
|
| 70 |
72
(96)
|
5,5
(87,2)
|
4,9
(77,7)
|
4,3
(68,2)
|
3,8
(60,2)
|
3,3
(52,3)
|
2,4
(38,0)
|
| 1 |
1,03
(1,38)
|
0,078
(1,236)
|
0,070
(1,110)
|
0,062
(0,983)
|
0,054
(0,856)
|
0,047
(0,745)
|
0,035
(0,555)
|
| ●Leistungsdaten werden durch 90% mechanische Leistungsfähigkeit und 100% volumetrische Leistungsfähigkeit berechnet. |
| Zwischenlagen-Größe |
in |
4 1/2 |
4 1/4 |
4 |
3 3/4 |
3 1/2 |
3 |
| Verschiebung |
Gallone/bringen auf Touren |
1,239 |
1,102 |
0,98 |
0,857 |
0,749 |
0,548 |
| L/s |
17,2 |
15,3 |
13,6 |
11,9 |
10,4 |
7,6 |
| Enddruck |
P/in |
2494 |
2798,5 |
3146,5 |
3596 |
4118 |
5000 |
| MPa |
17,2 |
19,3 |
21,7 |
24,8 |
28,4 |
34,5 |
| ●Leistungsdaten werden berechnet |
durch 220 P.M. |
Rig Mud Pump-Sonderkommandos des Öl-W-440
Feld
Die Maschinenrahmen werden mit Stahlplatten geschweißt und verarbeitet zu
beseitigen Sie Druck, nachdem Sie, deshalb geschweißt haben. Es gibt verstärkte Platten an den Sitzen
von der Kurbelwelle und vom Hauptlager, damit sie gute Steifheit und Stärke haben.
Kurbelwelle
Die Kurbelwelle ist in einer Bilanzstruktur mit geschweißten geschmiedeten Teilen. Es
ist hell und kann ohne Erschütterung glatt funktionieren. Beide Seiten von
Kurbelwelle werden mit doppel-Anpassungstonnenlagern, um sicherzustellen Stabilität die in Kraft ausgerüstet und seine Tragfähigkeit zu verbessern.
Ritzelwelle
Es wird vom legierten Stahl der Schmiede, Fischgrätenmuster übersetzt (Integral) wird maschinell bearbeitet gemacht
auf der Welle und ihr nimmt eine mittelharte Zahnoberfläche an. Es gibt eine Welle
Erweiterung an beiden Enden, in denen Glockenflaschenzüge möglicherweise oder -Kettenräder installiert sind.
Zwischenüberschrift
Die Zwischenüberschrift wird von der einteiligen Form mit knötenförmigem Roheisen gemacht, also
Zwischenüberschrift hat guten Abnutzungswiderstand. Die Struktur von Spitzen- und von unterem
Anleitung wird angenommen, damit Zwischenüberschriften die Konzentrizität vorbei regulieren
Hinzufügen einer Dichtung an der unteren Anleitung. Die Erweiterungsstangen werden angeschlossen
zu den Zwischenüberschriften durch Flanschbolzen mit Stiftlöchern, sicherstellen
Konzentrizität der Zwischenüberschrift und der Erweiterungsstangen. Die Verpackung nimmt an
eine Doppelschichtdichtungsstruktur, die gute Robbenleistung verwirklicht.

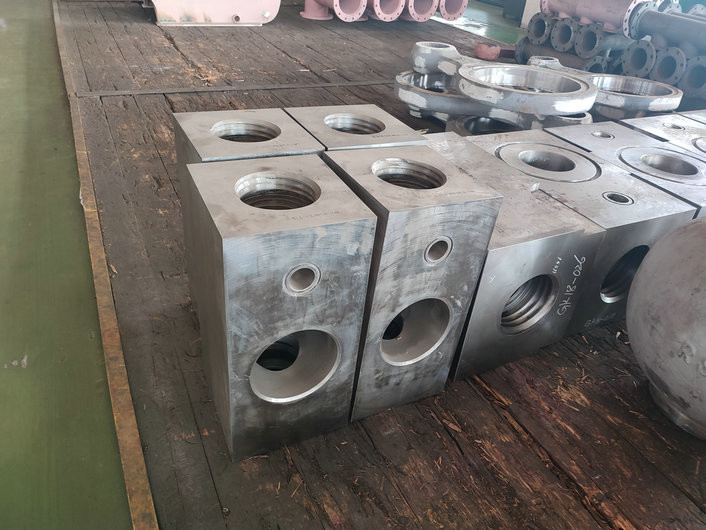

Flüssiger Zylinder
Der Zylinder wird vom legierten Stahl der Schmiede hergestellt und a sofort annimmt
Struktur. Der Hydrozylinder hat ein kleines und ein Großserien
Leistungsfähigkeit. Die Zylinderoberfläche wird durch Eintauchplattierung im ordtoase die Korrosionsbeständigkeit verarbeitet. Die drei Hydrozylinder von a
Pumpe sind austauschbar.
Zwischenlage
Pumpen W440/446 (500HP) haben die gleiche Zwischenlage O.D. The, das Zwischenlagen sind
fest angebracht an der Stirnfläche des Hydrozylinders durch die Anwendung von Rechtwinkligkeit
Mit einer Kappe bedecken und Bolzen. Das Versiegeln zwischen der Zwischenlage und dem Hydrozylinder ist
verwirklicht durch rechteckige Gummidichtungen.
Schmiersystem
Die Pumpe nimmt Druckschmierung an. Im Öltank gibt es ein Getriebeöl
Pumpe, die Drucköl Zwischenüberschriftanleitung sowie übermittelt
Lager, Druckschmierung und das Abkühlen verwirklichen.
Sprühsystem
Es nimmt ein Sprühsystem mit Motorantrieb an
